ユニオン・スペシャル 51700 シリーズ

このページでは、ユニオン・スペシャル社の51700シリーズを網羅的にまとめています。

本シリーズは多くが2本針ミシンで、主に前立用に使われます。

ユニオン・スペシャル 51700

平2本針二重環縫ミシン。布帛・作業服・メリヤスなどに使います。

2本ルーパー、広幅の2本針で両針平行の位置にあります。糸数は4本糸。

ユニオン・スペシャル 51700M

黒塗り厚物用。オーバーオールにテープ巻式の前立付を1回の工程で行ないます。強力送り用プラー付き。巾1・1/4”、T型下送り歯、押え金蝶番式。右側に補助送りあり。左右に案内をもち、膝押式開閉ラッパあり。縫目型は「401-BSc-2」、縫目数は8~12、標準は9針、針巾は1・3/8”、速力は4000です。

ユニオン・スペシャル 51700N

黒塗り薄物用。絹、ブロードクロス製、パジャマの袖口付けなどに使います。同時に左側に丸紐を1回の工程で挿入します。

幅2・1/2インチのゴムローラー式プーラー付き。送りや押え金は51700Mと同じです。

縫目型は「401-LSk-2」(変形)、縫目数は15~18、標準は16針、厚さは3/16”、針巾は2”、速力は4000です。

ユニオン・スペシャル 51700U

厚物用ミシン。作業服、ズボン(パンツ)、軍服ズボンなどの腰バンド縫いなどに適しています。

幅2・3/4”のゴムローラー式プラー付き、上下定規付き1・3/4”の幅仕上がり。

縫目型は「401-LSk-2」、縫目数は11~16、標準は12針、針巾は1・1/2”、速力は4000です。

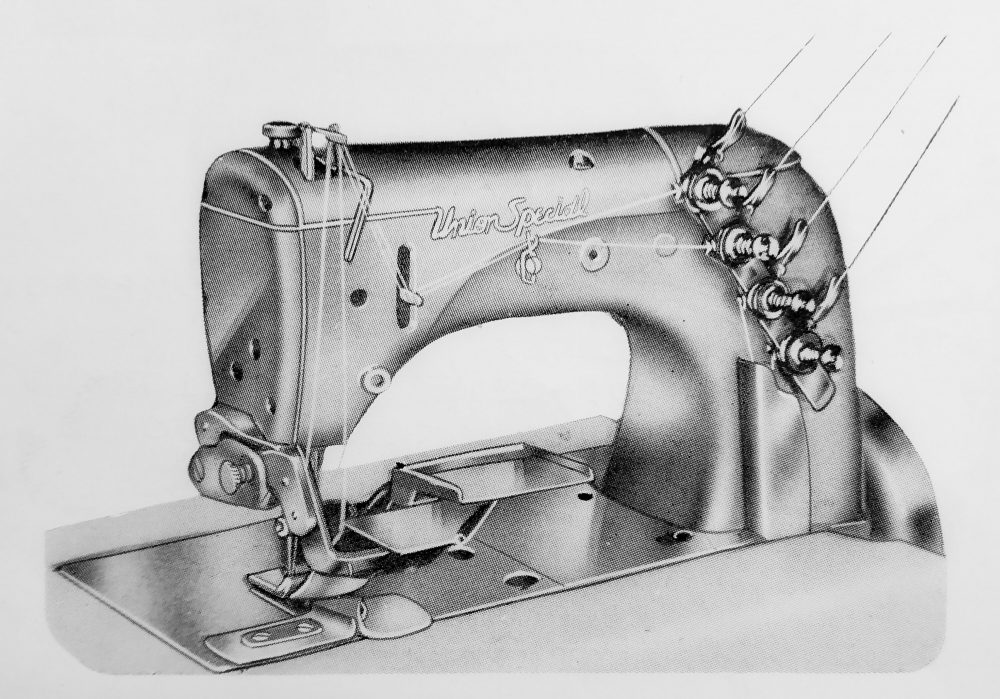

ユニオン・スペシャル 51700BJ:前立用2本針

1回の工程でシャツ前立襟成型縫をします。幅広2本針二重環縫成型定規によって、シャツ、ブラウスなどの前立襟を成型と同時に前身に縫付を高速1回工程で縫いつけます。

針巾標準のもの7/8”、1”。自動注油ボールベアリング装置(自動給油装置付き。ベアリング入り)。前身折込バインダーつき。縫目型は401-LSm-2、縫目数は11~22、標準は22針、厚さは3/16”、針巾は7/8”、1″、速力は4400です。

ユニオン・スペシャル 51700BJ:前立用2本針

ユニオン・スペシャル 51700BJの縫見本は下のとおりです。

ユニオン・スペシャル 51700BJの縫見本

ユニオン・スペシャル 51700BK

52700BJと同じ。ただし、前身継足しバインダーに違いがあります。

縫目型は「401-LSm」、縫目数は11~22、標準は22針、厚さは3/16”、針巾は1”、速力は4400です。

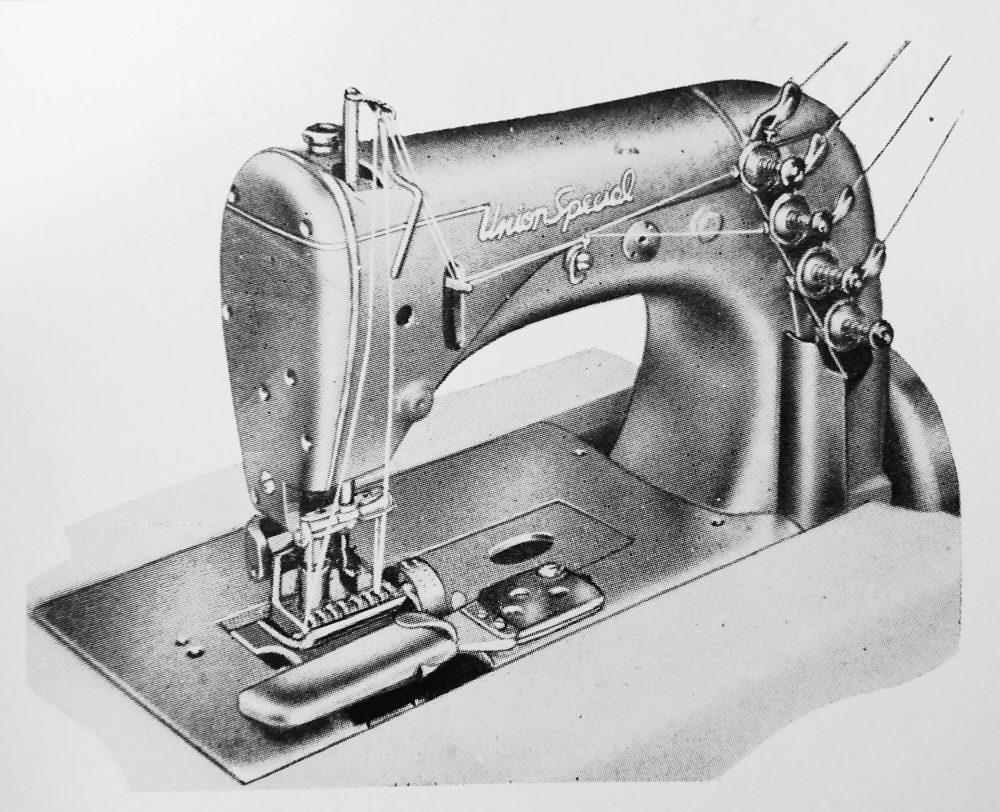

ユニオン・スペシャル 51700BL:2本針上前立用薄物およびメリヤス用

2本針ミシンで、上前立用、薄物およびメリヤス用のミシンです。薄物用メリヤス下着の上前立に1回の工程でメリヤスの縁を折り込み、裏に折り込むテープを重ねて2本針で縫いつけます。

自動給油装置付き。前立生地を偏平にして補助送り(ローラー式)のため、生地をずれないように送れます。また、平均速度で生地を送ります。

縫目型は「401-LSk-2」、縫目数は7~14、標準は10針、厚さは3/16”、針巾は1/2”、5/8”、1”、1・1/8”、速力は4600です。

ユニオン・スペシャル 51700BL:2本針上前立用薄物およびメリヤス用

ユニオン・スペシャル 51700BLの縫見本は下のとおりです。

ユニオン・スペシャル 51700BLの縫見本

ユニオン・スペシャル 51700BQ

軍服のシャツなどの中厚地のシャツ類の上前立表テープ縫いつけ用ミシン。

1/4”縫目より外に出る型です。針巾1″、速力は5000です。

ユニオン・スペシャル 51700BR

おおむね上記BQと同じで、こちらは下前立用です。

縫目型は「401-LSk-2」、縫目数は11~12、標準は16針、厚さは3/16”、針巾は7/8”、速力は5000です。

ユニオン・スペシャル 747-51700BJZ-80

51700BJと同じで、レーヨン生地のテープの両端を同時に巻縫します。

縫目型は「401」、縫目数は11~12、標準は12針、厚さは1・1/4”、速力は5000です。

ユニオン・スペシャル 51700BU

厚地用の作業服や軍服などのズボン(パンツ)腰、バンド付け用のミシンです。バンドの仕上幅は1・3/4”。2連式ローラー、プーラー付き。上下定規付き。

縫目型は「401-LSk-2」、縫目数は11~16、標準は12針、針巾は1・1/2”、速力は4500です。

ユニオン・スペシャル 725-51700BRZ-56

厚地用毛シャツの下前立用、表レーヨンテープ幅は1・1/2”、仕上幅は1″、縫代は1/16”です。

縫目型は「401-LSk-2」、縫目数は11~16、標準は12針、速力は4800です。

出典 蓮田重義編『工業用ミシン綜合カタログ』工業ミシン新報社、1958年
